Mô hình phát điện sử dụng năng lượng Mặt Trời là bộ thí nghiệm dùng để minh họa trực tiếp quá trình tạo ra điện từ ánh sáng. Sản phẩm cho phép quan sát sự biến đổi từ năng lượng Mặt Trời sang điện năng thông qua chuyển động của động cơ, giúp người học nhận biết rõ nguyên lý phát điện cơ bản.

Thông tin sản phẩm Mô hình phát điện sử dụng năng lượng Mặt Trời

Bộ thí nghiệm gồm các bộ phận được lắp ráp cố định trên một đế nhựa, đảm bảo tính ổn định và dễ quan sát trong quá trình sử dụng.

Tấm pin Mặt Trời xoay 360 độ

Mô hình sử dụng một tấm pin Mặt Trời kích thước 55x55mm, điện áp 4V, dòng điện 60mA, công suất 0,24W. Tấm pin được gắn trên trục xoay cho phép xoay tròn 360 độ. Trục xoay được cố định trên đế nhựa HIPS màu vàng có kích thước 100x60x12,5mm. Bề mặt đế được xử lý nhám mịn, tạo độ bám và hạn chế trơn trượt. Việc xoay tấm pin giúp thay đổi hướng đón ánh sáng, từ đó làm thay đổi lượng điện tạo ra.

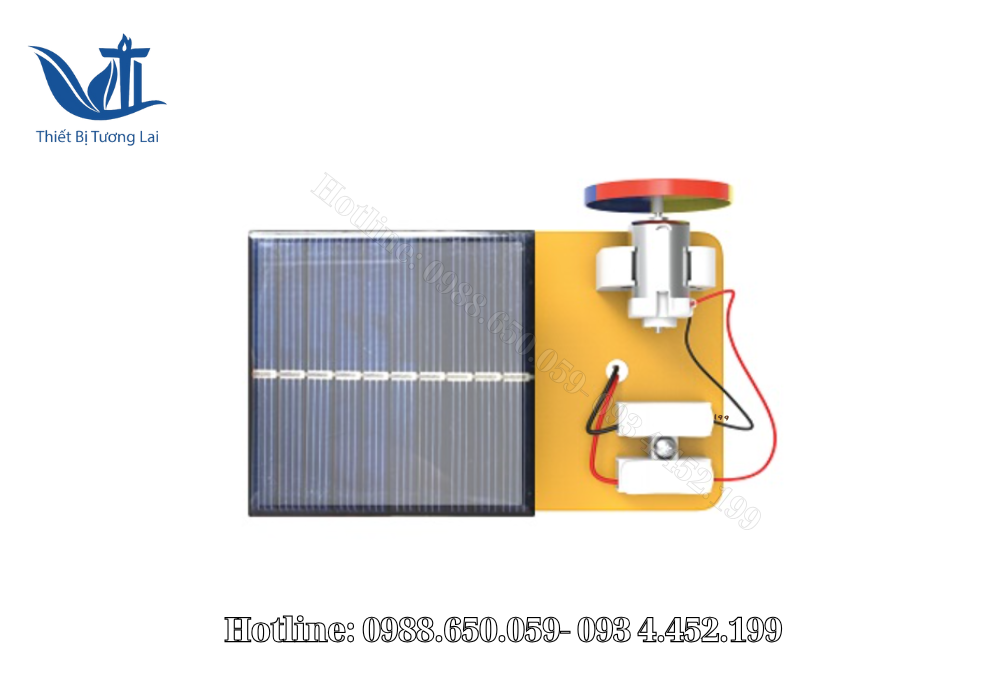

Mô hình phát điện sử dụng năng lượng Mặt Trời

Hệ thống kết nối dây điện bằng cầu đấu nhanh

Tấm pin Mặt Trời được kết nối với cầu đấu nhanh dây điện. Cầu đấu được bắt trực tiếp trên đế nhựa HIPS, cho phép kết nối và tháo dây điện nhanh chóng. Thiết kế này giúp việc lắp ráp và quan sát mạch điện trở nên rõ ràng.

Động cơ và đế đỡ động cơ

Một động cơ được lắp trên đế đỡ bằng nhựa PP màu trắng. Đế đỡ động cơ được bắt chắc chắn trên đế nhựa HIPS. Động cơ được kết nối trực tiếp với tấm pin Mặt Trời thông qua cầu đấu nhanh dây điện.

Khi tấm pin tạo ra điện năng, dòng điện được truyền đến động cơ và làm trục động cơ quay.

Đĩa quan sát chuyển động

Trên trục động cơ có lắp một đĩa nhựa hình tròn đường kính 40mm. Bề mặt đĩa được chia thành ba phần bằng nhau qua tâm, mỗi phần được sơn một màu khác nhau gồm đỏ, lục và lam. Đĩa màu giúp quan sát rõ ràng tốc độ quay của động cơ khi lượng ánh sáng chiếu vào tấm pin thay đổi.

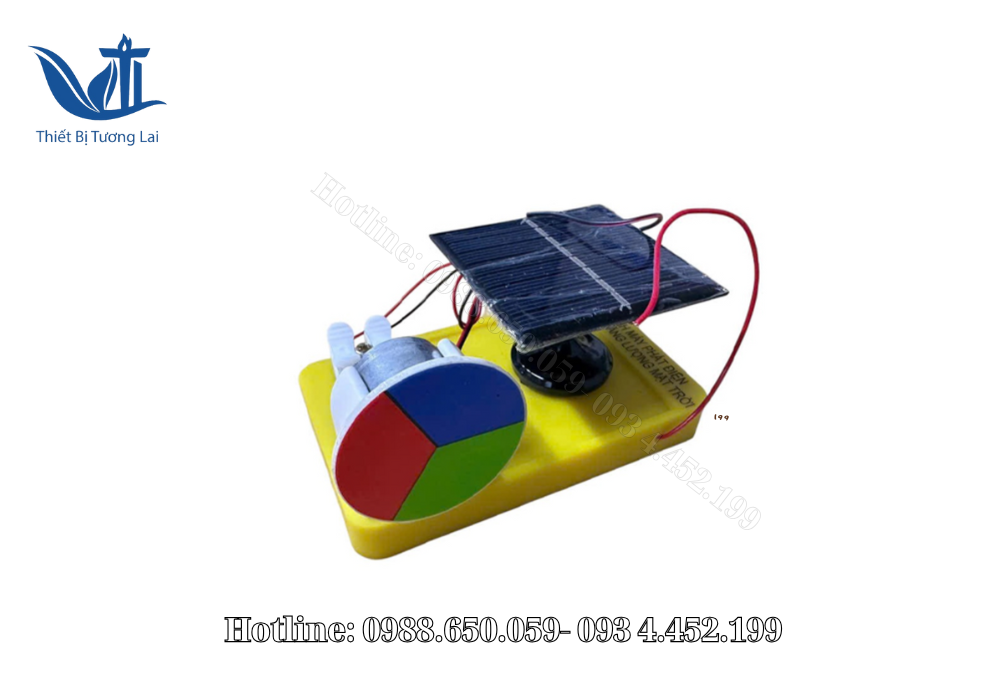

Mô hình phát điện sử dụng năng lượng Mặt Trời

Nguyên lý hoạt động của Mô hình phát điện sử dụng năng lượng Mặt Trời

Khi ánh sáng chiếu vào tấm pin Mặt Trời, pin tạo ra dòng điện một chiều. Dòng điện này được dẫn qua dây điện và cầu đấu nhanh đến động cơ. Động cơ nhận điện và quay trục, kéo theo đĩa quan sát chuyển động.

Khi thay đổi hướng tấm pin bằng cách xoay 360 độ, lượng ánh sáng thu được thay đổi, dẫn đến tốc độ quay của động cơ thay đổi. Điều này cho phép quan sát mối quan hệ giữa ánh sáng và khả năng phát điện.

BẢNG THÔNG SỐ KỸ THUẬT

Mô hình phát điện sử dụng năng lượng Mặt Trời

Hạng mục	Thông số kỹ thuật
Tên sản phẩm	Mô hình phát điện sử dụng năng lượng Mặt Trời
Loại sản phẩm	Bộ thí nghiệm phát điện từ năng lượng Mặt Trời
Tấm pin Mặt Trời	Kích thước 55 x 55 mm
Điện áp định mức của pin	4V
Dòng điện định mức của pin	60 mA
Công suất pin	0,24 W
Khả năng xoay pin	Xoay 360 độ
Trục xoay pin	Gắn cố định trên đế nhựa
Đế mô hình	Nhựa HIPS màu vàng
Kích thước đế	100 x 60 x 12,5 mm
Bề mặt đế	Nhám mịn
Phương thức kết nối dây	Cầu đấu nhanh dây điện
Vị trí cầu đấu	Bắt trên đế nhựa HIPS
Động cơ	Động cơ điện một chiều
Kết nối động cơ	Kết nối trực tiếp với pin qua cầu đấu nhanh
Đế đỡ động cơ	Nhựa PP màu trắng
Đĩa quan sát	Nhựa hình tròn đường kính 40 mm
Màu sắc đĩa quan sát	Đỏ, lục, lam
Mục đích sử dụng	Giảng dạy và thực hành nguyên lý phát điện
Nhóm sản phẩm	Thiết bị giáo dục

Mục đích sử dụng Mô hình phát điện sử dụng năng lượng Mặt Trời

Mô hình phát điện sử dụng năng lượng Mặt Trời dùng trong giảng dạy và thực hành các nội dung liên quan đến năng lượng, điện và chuyển hóa năng lượng. Sản phẩm giúp người học nhận biết:

Cách tạo ra điện từ ánh sáng
Sự ảnh hưởng của hướng chiếu sáng đến hiệu suất phát điện
Nguyên lý làm việc cơ bản của pin Mặt Trời và động cơ điện

Mô hình phát điện sử dụng năng lượng Mặt Trời

Phù hợp trong hệ thống thiết bị giáo dục

Sản phẩm thuộc nhóm thiết bị giáo dục dùng trong phòng học và phòng thí nghiệm. Mô hình có thể được sử dụng cùng các thiết bị phục vụ hoạt động học tập khác trong nhà trường như trống trường học dùng cho sinh hoạt tập thể, trống lễ hội phục vụ hoạt động ngoại khóa, trống đình chùa dùng trong không gian văn hóa truyền thống.

Mô hình phát điện sử dụng năng lượng Mặt Trời là bộ thí nghiệm có cấu tạo rõ ràng, thông số cụ thể, hoạt động dựa trên nguyên lý phát điện từ ánh sáng. Sản phẩm cho phép quan sát trực tiếp quá trình tạo ra điện và chuyển hóa năng lượng thông qua chuyển động của động cơ, phù hợp sử dụng trong giảng dạy và thực hành.
